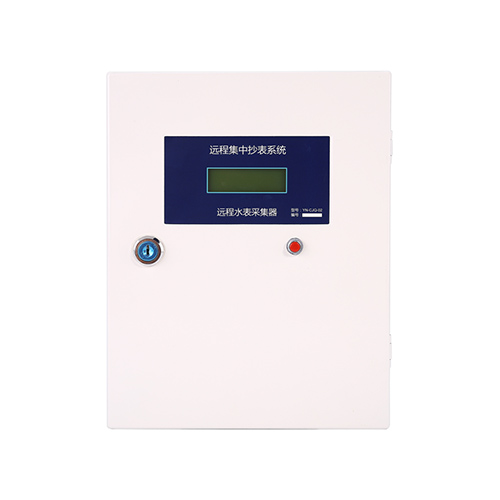

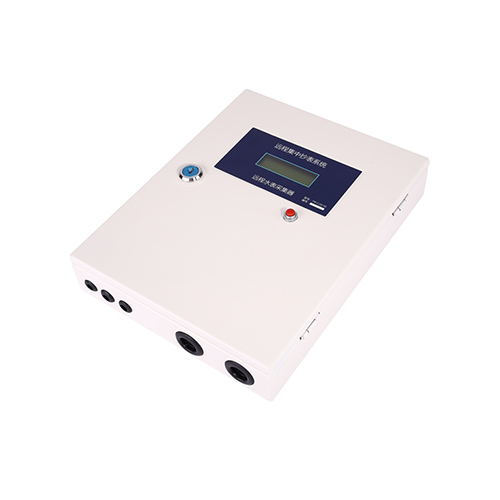

YN-CJQ02 脉冲采集器

上行

支持RS485总线或LoRa无线扩频与集中器通信


下行

32路单脉冲总线或16路双脉冲总线,支持干簧管信号和霍尔信号

样机申请

产品概述

YN-CJQ02型采集器为脉冲总线三级架构抄表采集器,上行支持RS485总线或LoRa无线扩频与集中器通信,下行32路单脉冲总线或16路双脉冲总线,支持干簧管信号和霍尔信号。




功能特点

  • 抄表功能:实时采集脉冲信号并累计脉冲量,支持单脉冲采集和双脉冲采集两种模式,双脉冲采集具有反向计量功能、磁攻击告警功能。

    备电功能:单市电断电时,采集器内置的电池可以持续工作3天。

    远程配置功能:可以通过抄表软件初始化采集器,下载表地址,删除表地址等,方便调试。

    可靠性设计:双看门狗防死机设计,户外长时间运行,不死机。



技术规格

模块参数名参数值
下行通信接口总线类型脉冲总线
通道数量32
信号类型干簧管或霍尔信号
带载数量单脉冲模式32只,双脉冲模式16只
上行通信接口总线类型RS485或LoRa无线可选
通信协议四联集中器通信协议
工作环境工作温度-45℃~+85℃
湿度范围0~95%,非冷凝
供电电源工作电压220VAC
通信功耗≤10W
机械尺寸长x宽x高160x110x70mm



选型指南

型号上行通信
YN-CJQ02-XX=RRS485
X=ALoRa无线
