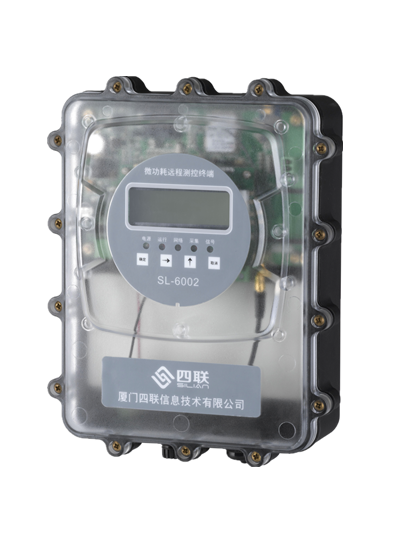

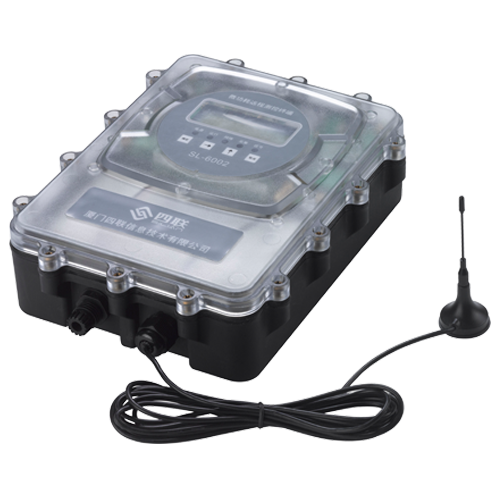

SL-6002市电供电低功耗远程测控终端

低功耗设计

 终端支持休眠功能,休眠电流低于100微安,适用于太阳能供电和电池备电工作模式


接口丰富

具有RS485、开关量、脉冲量、模拟量采集器接口,支持告警继电器控制输出。


IP68防护设计

终端采用全防水设计,防护等级高达IP68,可以长期浸泡在水中工作。


样机申请

产品概述

4种采集于一体的高性能测控装置

SL-6002市电供电低功耗远程测控终端(RTU)是集成了模拟信号采集、开关量信号采集、RS485通信仪表采集和无线数据通信2G/3G/4G于一体的高性能测控装置。







分布式系统实施无线测控的最佳手段

可以直接接入标准4~20mA或0~5V的变送器信号、电平信号、脉冲信号等,是分布式系统实施无线测控的最佳手段。








RTU支持独立的数据存储空间

RTU支持独立的数据存储空间,容量高达16Mbits






享用一系列的附加优势

该产品是我司经过多年的实践经验及工程应用,为满足市场需求而开发的集数据采集与无线通讯为一体的终端产品,使用该产品用户可享用一系列的附加优势,例如降低硬件成本,也减少了安装和维护的工作量等等。




技术规格

模块参数名参数值
模拟量输入通道数量2
分辨率12bit
精度0.2级(2‰)
信号类型1#通道0V~5V/0.5~4.5V/1~5V
信号类型2#通道4~20mA/0~20mA
阻抗电流型:150Ω,电压型:250KΩ
开关量输入通道数量3
脉冲计数支持单、双、三脉冲模式,支持正反向计数
存储记忆存储方式16Mbits FLASH
时钟工业时钟精度5PPM
下行通讯接口接口类型1路RS485
通信速率1200~115200BPS
通信协议CJ-188/MODBUS-RTU/其他定制协议
上行通信接口TCPIP支持
无线通信GPRS/4G可选
通信协议四联微功耗RTU通信协议
工作环境工作温度-25℃~+70℃
限定温度-30℃~+75℃
湿度范围0~95%,非冷凝
供电电源工作电压12VDC
休眠功耗≤100uA@12VDC
通信功耗≈60mA@12VDC
电源输出接口输出电压5V、输入电源可选
输出电流100mA
输出控制带控制
机械尺寸长x宽x高229x179x69mm(不含安装卡键)
防护等级防护等级IP68



选型指南

型号上行通信
SL-6002-XX=GGPRS网络
X=L4G全网通
