产品介绍

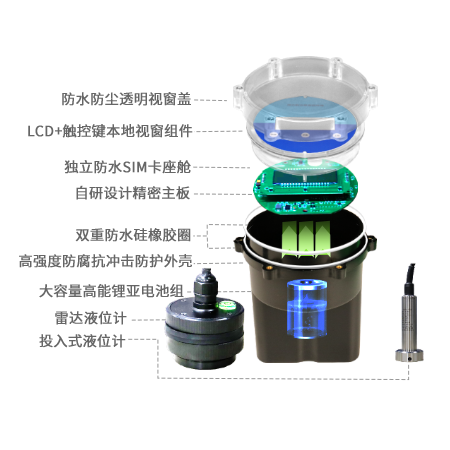

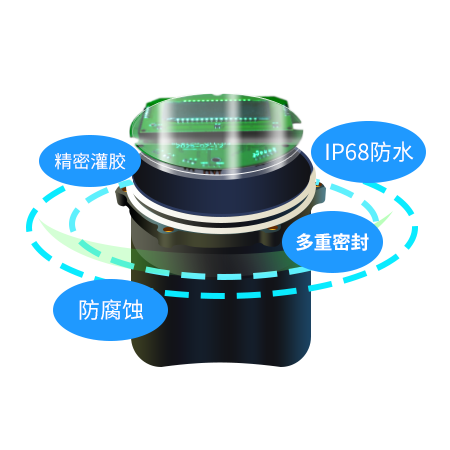

SL-6160防水自供电微功耗物联网液位监测终端采用了一系列先进技术和组件，确保了其高效性和可靠性。它包括以下特点：低功耗嵌入式处理器、114AH一次性高能锂电池组、LCD液晶显示屏、4G/NB通讯模组可选、内置5PPM高精度时钟芯片，支持IP68防水设计。可选配多种液位传感器：投入式液位变送器、超声波水位计、雷达水位计等。

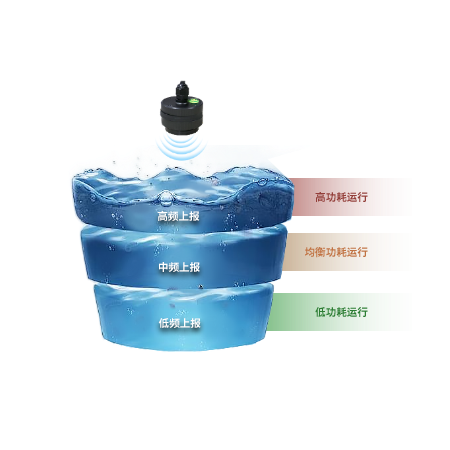

终端支持主动间隔采集、存储和间隔上报功能，同时在常态工作状态下保持超低功耗运行。它能够定时感知、采集、存储液位数据，并定时上报已采集存储的数据，同时主动搜集、补报过往未成功上报的历史数据。支持液位越限上报功能，可自定义液位下限值和上限值，液位值小于等于下限值或大于等于上限值，立即触发上报。满足日常低功耗液位监测分析、24小时无人值守液位上下限监测告警等功能需求。
投入式+超声波双液位传感器支持主备用自动切换，超声波为主投入式为辅，通过超声波液位计检测到液位触发阈值后自动切换启用投入式液位计进行液位计数据采集，有效解决超声波液位计盲区问题。
产品参数
| 接口类型 | |
| 无线通信 | 4G全网通 |

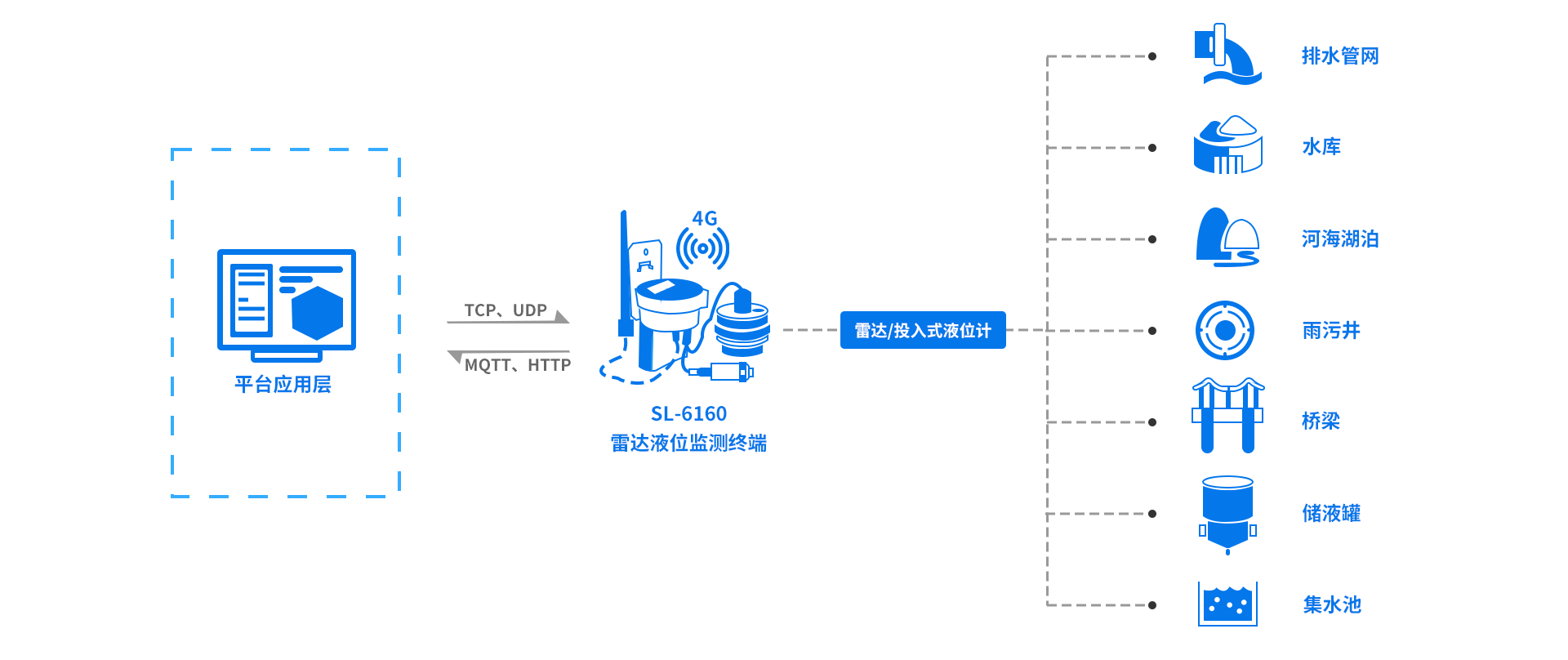

| 网络协议 | TCP、UDP、MQTT、HTTP |
| 上行通信协议 | 四联微功耗RTU通信协议、四联云平台协议 |
| SIM/UIM卡接口 | 标准的插拔式接口，支持 1.8V/3V SIM/UIM |
| 供电电源 | |
| 供电范围 | 3.6VDC |
| 电池规格 | 114AH@3.6VDC |
| 功耗 | |
| 休眠功耗 | ≤50μA@3.6VDC |
| 采集功耗 | ≈40mA@3.6VDC |
| 通信功耗 | ≈100mA@3.6VDC |
| 物理特征 | |
| 外形尺寸 | 高度244mm，直径142mm （高度含安装卡键） |
| 通讯线缆 | 出厂默认液位传感器线长3米 |
| 保护等级 | IP68 |

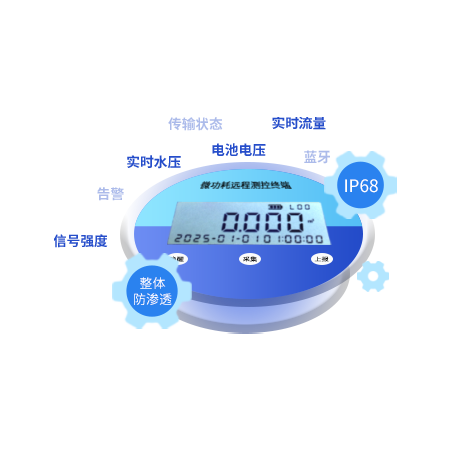

| 显示 | 液晶+5个LED灯 |
| 电气连接 | 航空转接头，型号可选 |
| 硬件系统 | |
| 存储容量 | 16M Flash |
| 工业时钟 | 精度5PPM |
| 工作环境 | |
| 工作温度 | -25℃～70℃ |
| 存储温度 | -30℃～75℃ |
| 湿度范围 | 0～95%，非冷凝 |
| 超声波液位传感器 | |
| 盲区距离 | 0～25cm |
| 测量距离 | 100KHz（0.15～2m）、64KHz（0.25～5m）、49KHz（0.3～8m）、40KHz（0.4～12m 定制） |
| 锐角度 | 100KHz（9°±5%）、64KHz（14°±5%）、49KHz（18.5°±5%）、40KHz（21.5°±5%） |
| 半功率角 | 100KHz（3.8°±5%）、64KHz（6°±5%）、49KHz（7.8°±5%）、40KHz（9°±5%） |
| 测量精度 | ±0.5%FS |
| 换能器螺纹 | NPT 2″、G2A（40KHz） |
| 外壳材质 | ABS |

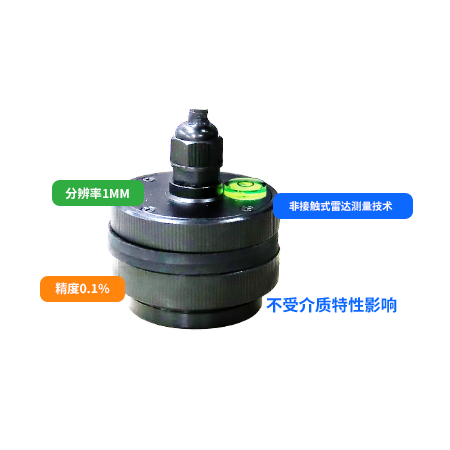

| 雷达液位传感器 | |
| 测距范围 | 0.22m~12.5m（室温，在空气中传播） |
| 盲区范围 | 0~0.22m |
| 半功率角 | ~5° |
| 精度 | 理想测试条件下1‰ |
| 分辨率 | 1mm |
| 供电电压 | 直流3.4V～28V |
| 待机休眠电流 | ＜20uA@3.4V~18V供电，0.5mA@24V供电 |
| 单次测距功耗 | ＜1uAh@默认设置 |
| 通信总线 | RS485 |
| 通信协议 | MODBUS协议 |
| 通信波特率 | 默认9600bps |
| 通信地址 | 1~247，默认1 |
| 电缆出线 | 4芯，2线电源和2线RS485 |
| 外壳材质 | 塑料+金属 |
| 工作环境温度 | -30～+80℃ |
| 工作环境湿度 | ≤90%RH非凝结 |
| 采集延时 | 发送测距指令最晚0.8秒内可以返回结果 |

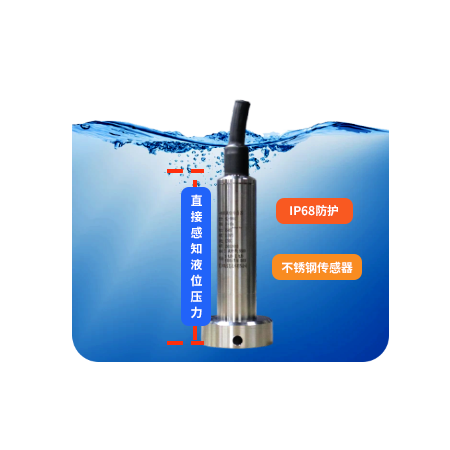

| 投入式液位传感器 | |
| 量程 | 0m～10m |
| 过载压力 | 最大量程的3倍 |
| 压力类型 | 表压 |
| 负载电压 | 250欧姆 |
| 精度 | ±0.5%FS |
| 长期稳定性 | ±0.1%FS/年 |
| 介质温度 | -35～85℃ |
| 储存温度 | -35～125℃ |
| 工作电压 | 12V |
| 输出信号 | RS485 |
| 传输方式 | 四线制 |
| 防护等级 | IP68 |
| 电气连接 | 航空转接头 |
| 壳体 | 不锈钢1Cr18Ni9Ti |
| 膜片 | 不锈钢316L |
| 超声波+投入式双传感器 | |
| 盲区距离 | 0～25cm |
| 测量距离 | 25～1000cm |
| 参考角度 | ≈15° |
| 测量精度 | ±(1+S×0.3%)cm |
| 测量分辨力 | 1cm |
| 温度补偿 | 支持 |
| 防护等级 | IP68 |

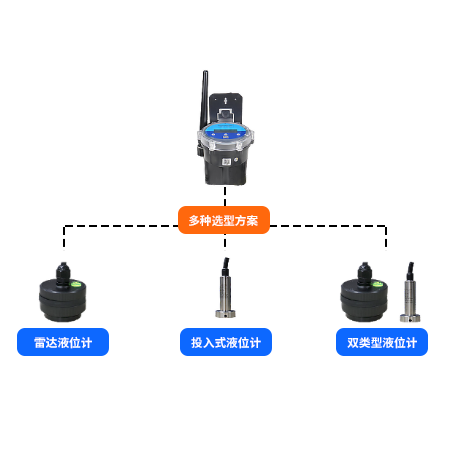

选型指南
型号 | 上行通信 | 液位传感器 | 电池配置 |
SL-6160-L01 | 4G CAT1 | 投入式液位传感器 | 6节ER34615，114AH |
SL-6160-L02 | 4G CAT1 | 超声波液位传感器 | 6节ER34615，114AH |
SL-6160-L03 | 4G CAT1 | 雷达液位传感器 | 6节ER34615，114AH |
SL-6160-L04 | 4G CAT1 | 投入式+超声波双传感器 | 6节ER34615，114AH |
