产品介绍

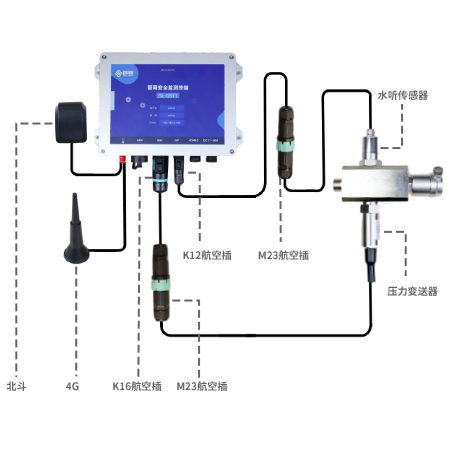

管网安全监测终端
采用高频双核64位高性能CPU，搭配512MB内存和8GB存储芯片，基于LINUX系统开发；具备高达每秒1000次的超高频瞬态压力和高达8KHZ的水听传感器数据采集、存储、上报；支持无线4G、有线以太网等多种上网方式，数据加密传输；通过高精度北斗授时方案时钟精度可达1MS，实现精准漏损定位；可满足现场流量、水质多场景数据监测的需求。
米级漏损定位
内置GPS/北斗双模定位授时模块时钟精度达到1ms，实现米级漏损定位

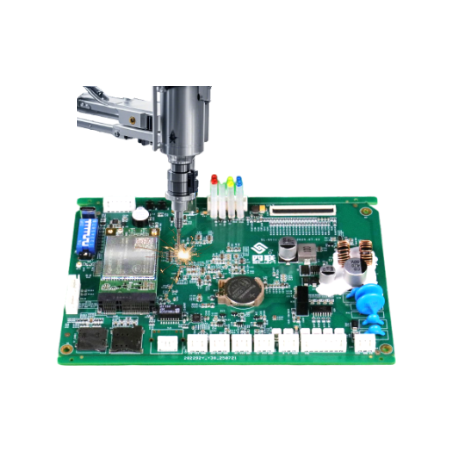

PCB主板规整布局设计
关键区域采用多重防护设计，有效抑制信号干扰的同时，优化关键电路信号完整性，提升性能表现和产品可靠性
超宽压供电设计
支持7~36VDC宽压供电，容忍供电波动，适应多样现场供电需求

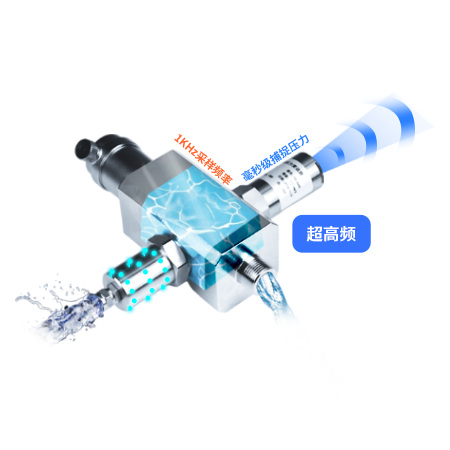

超高频瞬态压力捕捉
支持1KHz超高频瞬态压力采样频率，每1ms捕捉一次管网压力，精准识别压力波动，快速识别并定位爆管事件

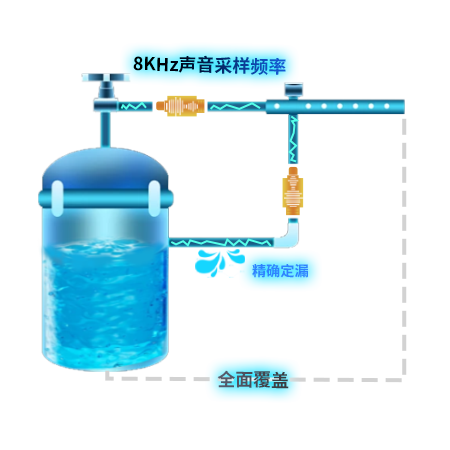

8KHZ管网声音采样
8KHz水听器声音采样频率，全面覆盖管网异常声音频率，精准捕捉漏损声音
高效可靠瞬态压力预警
内置自研算法，实时监测管网瞬态压力变化，发生水锤事件立即上报

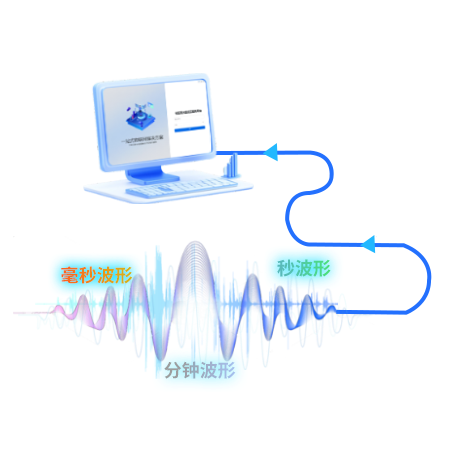

多种决策辅助数据
同时支持压力毫秒波形、秒波形和分钟波形采集上报，辅助分析管网分秒压力变化

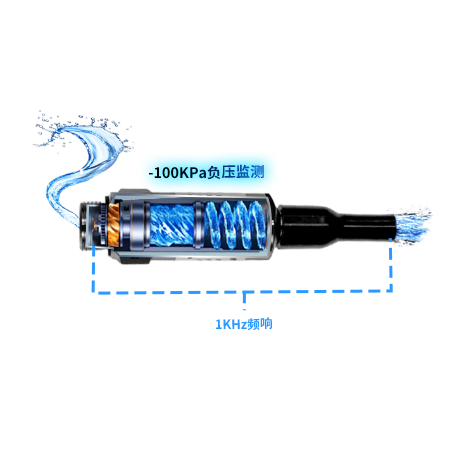

高端瞬态压力传感器
配套业内高端低功耗瞬态压力传感器，支持1KHz频响和-100KPa负压监测

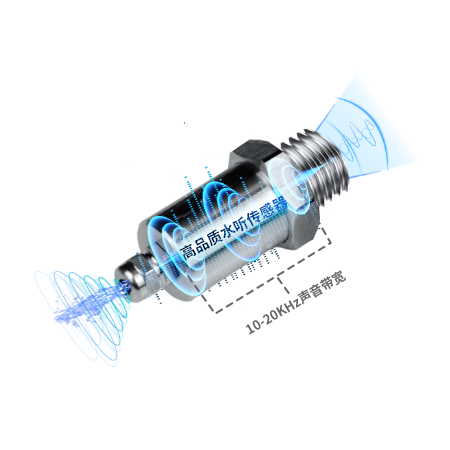

高品质水听传感器
配套水听传感器支持10~20KHz声音带宽，灵敏度高达-160dB，超远距离监听，覆盖全场景常见漏损声音

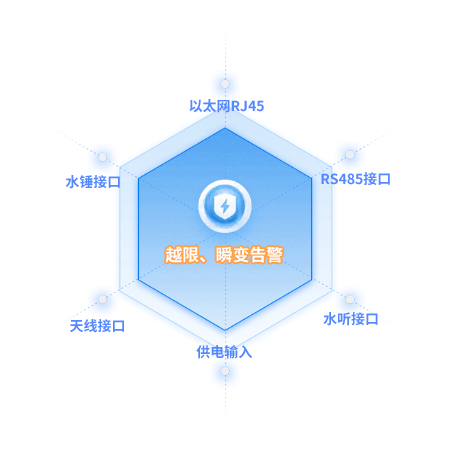

多才多艺
基于毫秒级压力监测，管网压力越限、瞬间突变立即发现立即告警，多种通信接口满足流量、液位、控制柜PLC等设备同时采集控制

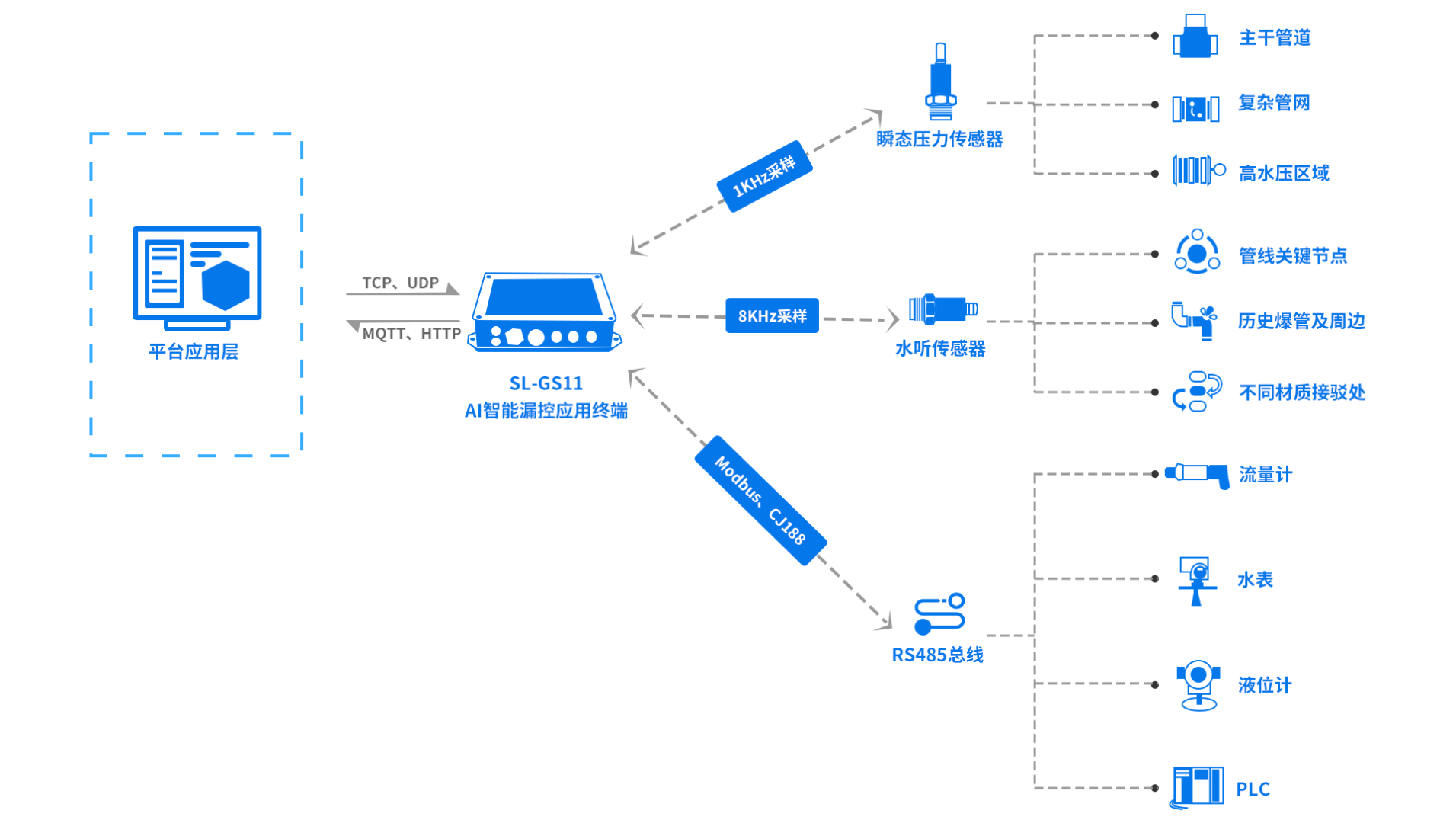

应用场景
产品参数
| 硬件参数 | ||
| 处理器 | 64位双核处理器，主频：800MHz | |
| 内存 | 512MB高性能内存 | |
| 存储 | 8GB EMMC | |
| ADC采样精度 | 0.1%/24bit模拟量芯片 | |
| 系统 | LINUX，系统版本5.10 | |
| 通讯模组 | 4G CAT4 | |
| 授时定位 | 北斗+GPS | |
| SIM卡插槽 | 工业级SIM卡插槽，支持SIM卡类型：Micro SIM卡12*15mm（小卡） | |
| 天线接口 | 标准SMA母头接口 | |
| 指示灯 | 1个电源灯、1个无线通讯信号状态灯、2个SYS灯 | |
| TF卡接口 | 1个自弹式标准TF卡座 | |
| FUN按键 | 可编程按键，默认用于更新文件系统与恢复出厂默认参数 | |
| 蜂鸣器 | 板载1个可编程控制蜂鸣器，可用于警报或者提示发声 | |
| 以太网RJ45 | 1路防水RJ45航空插 | |
| RS485接口 | 1路防水四芯航空插 | |
| 水锤接口 | 1路防水三芯航空插 | |
| 水听接口 | 1路防水三芯航空插 | |
| 天线接口 | 2个标准SMA天线接口：4G/北斗 | |
| 供电输入 | 1路防水三芯航空插，支持7-36VDC供电输入 | |
| 供电电源 | ||
| 供电范围 | 7V～36VDC | |
| 电源保护 | 具备雷击浪涌保护 | |
| 功耗 | ||
| 最大功耗 | ≤6W | |
| 平均功耗 | ≤2W | |
| 物理特征 | ||
| 外形尺寸 | 200L*150W*40H | |
| 安装方式 | 可选挂耳式 | |
| 环境要求 | ||
| 工作温度 | -40～85℃ | |
| 存储温度 | -40～85℃ | |
| 工作湿度 | 0％～90％无凝露 | |
| 存储湿度 | 0％～95％无凝露 | |
| 高频压力传感器 | ||
| 量程 | -0.1MPa～1.6MPa | |
| 过载 | 2.4MPa | |
| 压力类型 | 表压或绝压型 | |
| 零点温度系数 | 0.03%FS/℃(≤100kPa) ；0.02%FS/℃(＞100kPa) | |
| 满度温度系数 | 0.03%FS/℃(≤100kPa) ；0.02%FS/℃(＞100kPa) | |
| 补偿温度 | -10℃～80℃ | |
| 工作温度 | -30℃～80℃ | |
| 贮存温度 | -40℃～125℃ | |
| 输出信号 | 0.5～2.5VDC | |
| 负载电阻 | ≤（U-9）/0.02 | |
| 绝缘电阻 | 100MΩ | |
| 外壳防护 | IP68 | |
| 电气连接 | 防水航空对接头 | |
| 压力连接 | M20*1.5外螺纹 | |
| 水听器 | ||
| 灵敏度 | ≥ -160dB ± 3dB Vre: 1V/μPascal | |
| 频率响应 | 10Hz～20KHz | |
| RS485输出 | 数字量输出 | RS485（遵循 ModBus 协议） |
| EN触发采集 | 3.3V～5V | |
| 模拟输出 | *10输出 | 20dB |
| *100输出 | 40dB | |
| 材质 | 外壳304不锈钢 | |
| 带电缆整体防护等级 | IP68 | |
| 连接电缆 | 低噪声四芯屏蔽电缆线 | |
| 供电电源 | 6～30VDC | |
| 能耗 | ≤150 mW（12VDC 供电） | |
| 重量 | ≤350g，含2m附加电缆 | |
| 水听器整体长度 | 88mm不含连接线 | |
| 水听器最大直径 | 35mm | |
| 安装方式 | 3/4”螺纹 | |
