微功耗设计：

电池供电时，关闭屏幕显示休眠时电流仅10uA，采集电流40mA，上报电流80mA，RTU按15分钟冻结一次数据，2个小时上报一次数据的工作频率设置，电池使用寿命不低于2年

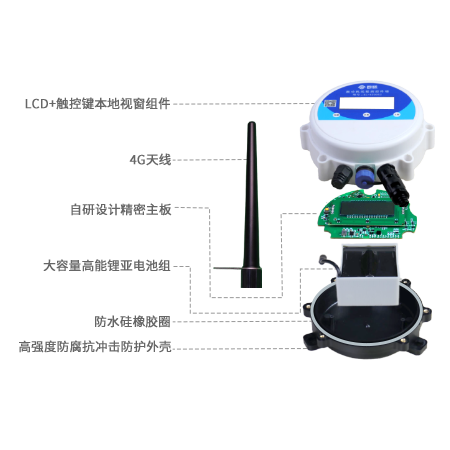

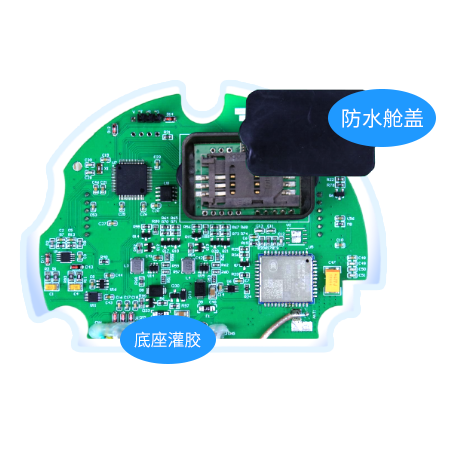

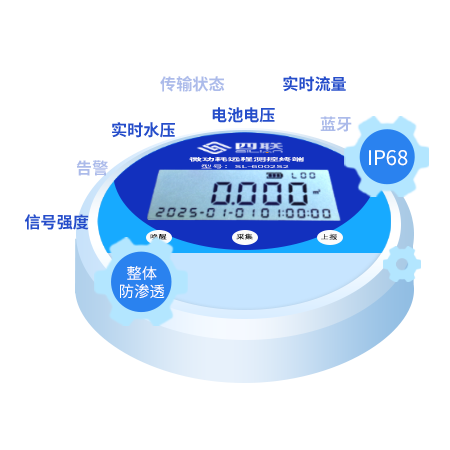

IP68防护设计：

终端采用全防水设计，防护等级高达IP68，可以长期浸泡在水中工作

4G全网通：

终端采用工业级4G全网通模块设计，自适应三大运营商的网络制式，采用高增益防水天线设计，可在井下可靠通讯

脉冲采集功能：

终端支持脉冲机械表的单、双、三脉冲信号采集，兼容霍尔信号和干簧管信号采集，具有正反向计量功能

模拟信号采集：

具有1路模拟量信号采集接口，支持多种信号类型，包括电压信号（兼容0~5V、0.5~4.5V、1~5V）采集及电流信号采集（兼容4~20mA，0~20mA），用户可以接入压力传感器或液位传感器等输出电压或电流信号的传感器，可通过指令配置进行修改。模拟量信号的量程也可以通过串口、APP、WEB等多种方式进行自主配置，提供了灵活性和便利性

设参模式灵活：

标配独立蓝牙5.0模块，具有近场蓝牙无线通信配置功能。RTU可通过串口、APP、Web平台等多种方式，进行仪表底数、时钟、仪表量程、报警阈值等配置。采集存储周期和上报周期可以灵活设定，采集周期可以精确到秒，上报周期可以精确到分钟

远程固件升级：

可以通过蓝牙或4G无线的方式，对RTU的固件程序进行无线空中升级，以便于对嵌入式软件功能的迭代以及故障修复，有效降低设备运维成本

大容量数据存储：

内置16M高性能Flash存储器，可以根据数据采集时间周期(以秒为单位)进行数据采集并存储。可冻结存储不低于25000个历史数据。RTU可以设置数据自动上报时间间隔，定时上报10天内的未上报的数据

突变报警功能：

 RTU除了支持常规的越限报警功能，还支持流量、压力、液位的突变报警值配置功能，当流量、压力、液位数据变化达到预设突变报警值时，RTU将立即、主动上报当前的突变数据，避免出现流量、压力、液位的瞬时突变报警出现滞后的现象

自定义采集规则：

支持自定义采集规则，灵活可变，可以对接不同厂家的传感器设备，满足不同的采集需求

无线通信

4G全网通

TCP/IP

支持

上行通信协议

四联物联网云平台协议/四联低功耗RTU通信规约

SIM/UIM卡接口

标准的插拔式接口，支持 1.8V/3V SIM/UIM

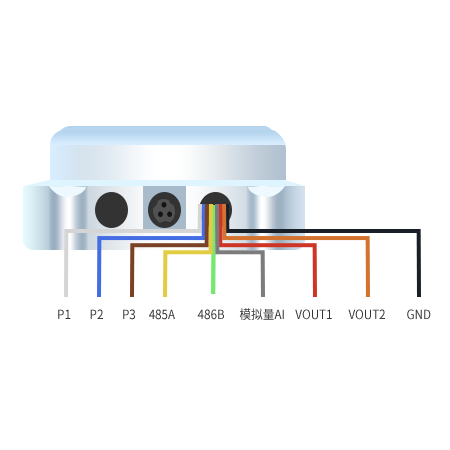

下行通讯接口

接口类型

1路RS485

通信速率

1200～115200BPS

通信协议

CJ-188/MODBUS-RTU/其他定制协议

模拟量输入

通道数量

1

分辨率

12bit

精度

0.5级(5%)

信号类型

电压信号兼容：0V～5V /0.5～4.5V /1～5V

电流信号兼容：4～20mA/0～20mA

开关量输入

通道数量

3

脉冲计数

支持单、双、三脉冲模式，支持正反向计数

电源输出

1#通道

输出电压

5V/12V/24V

输出电流

150mA

输出控制

带控制

2#通道

输出电压

3.3V/5V/12V/24V

输出电流

150mA

输出控制

带控制

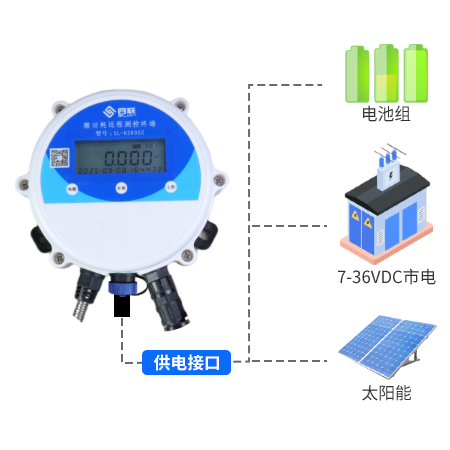

供电电源

外接DC

5V~36V

外接电池

3.6V

内置电池

38Ah@3.6V

功耗

休眠功耗

≤120uA@3.6VDC

采集功耗

≈28mA@3.6VDC

通信功耗

≈80mA@3.6VDC

物理特征

外形尺寸

高度70mm，直径120mm （不含安装卡键）

保护等级

IP68

显示

液晶

硬件系统

存储容量

16M Flash

工业时钟

精度5PPM

工作温度

-25℃～+70℃

存储温度

-30℃～+75℃

湿度范围

0～95%，非冷凝
