产品介绍

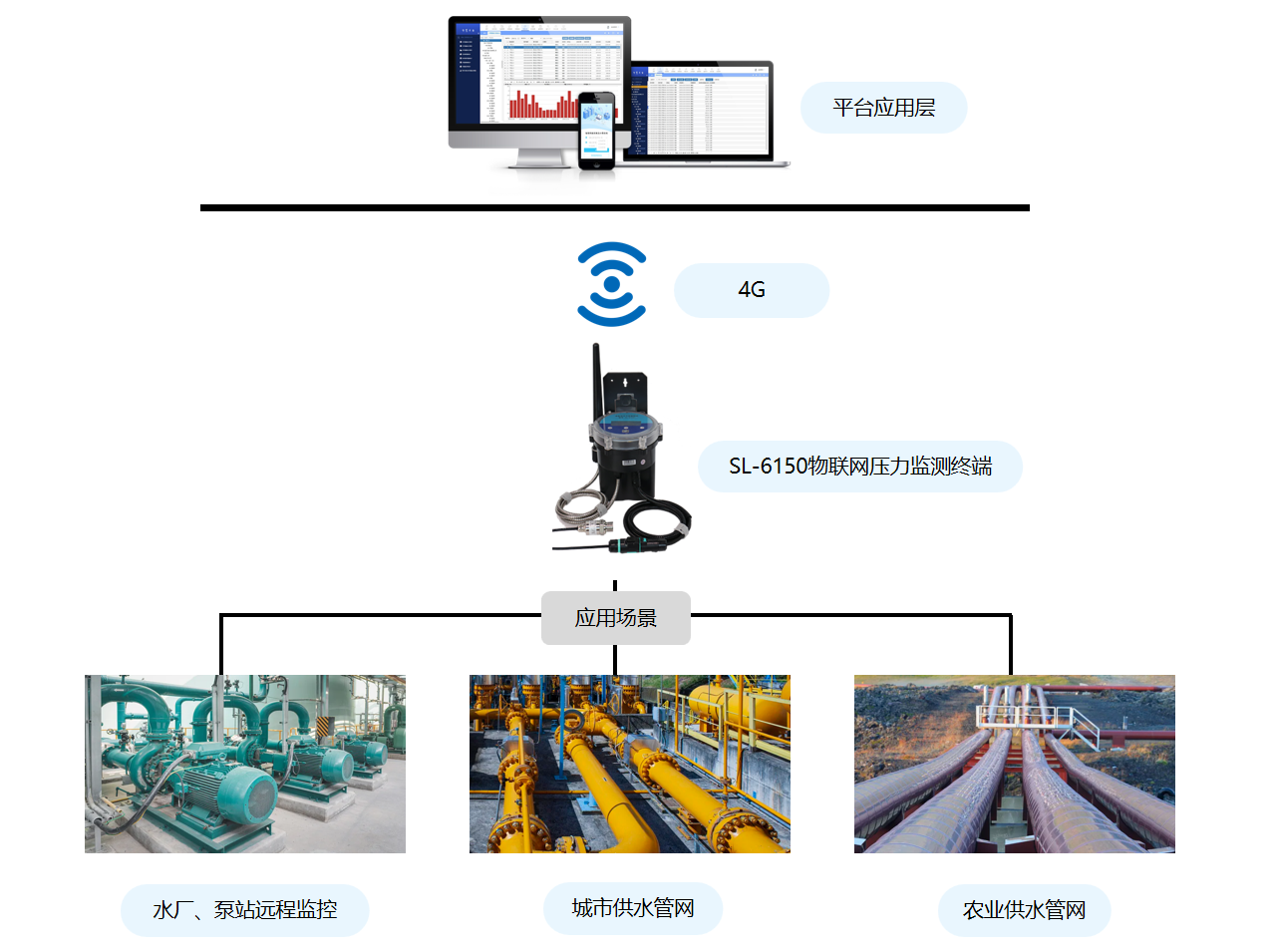

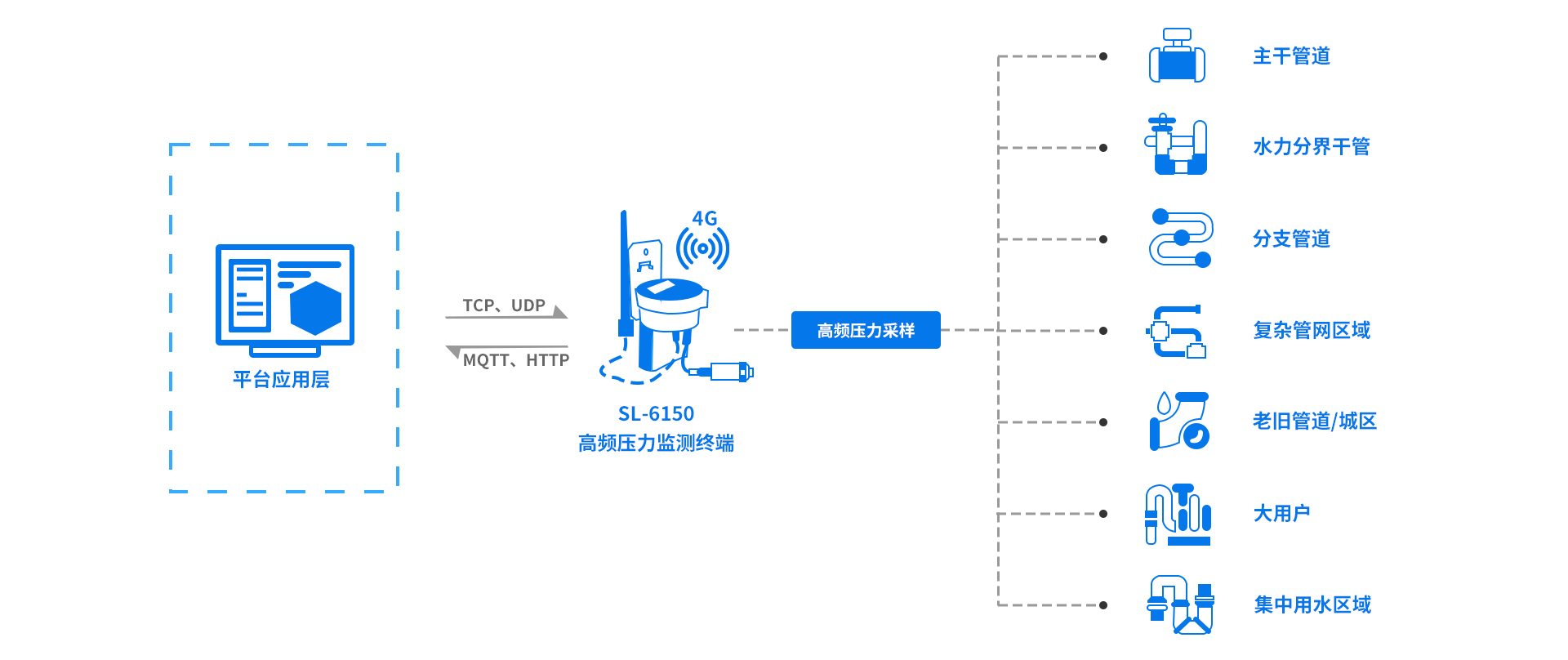

SL-6150防水自供电微功耗物联网压力监测终端，采用低功耗嵌入式处理器、114Ah一次性高能锂电池组、LCD液晶显示屏、4G/NB通讯模组、内置5PPM高精度时钟芯片，集成的压力传感器采用高稳定性、高可靠性的压阻式压力敏感元件并配套专用的调理电路，输出标准0.5-4.5V电压信号。
支持间隔采集、存储和间隔上报，常态工作状态下超低功耗运行。定时感知、采集、存储压力数据；定时上报已采集、存储的压力数据，同时主动搜集、补报过往未成功上报的历史数据；支持压力越限上报，可设定压力下限值、上限值，检测压力数据的同时比对当前压力值与上下限监测值，低于下限值和高于上限后触发立即上报，满足日常低功耗压力监测分析、24小时无人值守压力上下限监测告警等功能需求。
产品特点
供电方式： | 标配114AH@3.6VDC能量型锂亚电池组；并可根据实际应用场景需求，选配外挂拓展电池组，可以进一步提高终端的电池续航能力
|
微功耗设计： | 平均工作电流低于3mA，终端以每秒200次的频率采集压力，一旦发现压力异常，立即上报，无异常情况下按15分钟存储冻结１次压力数据，2个小时上报１次数据的工作频率设置，排除网络信号不良的情况下，锂电池组理论续航能力不低于2年
|

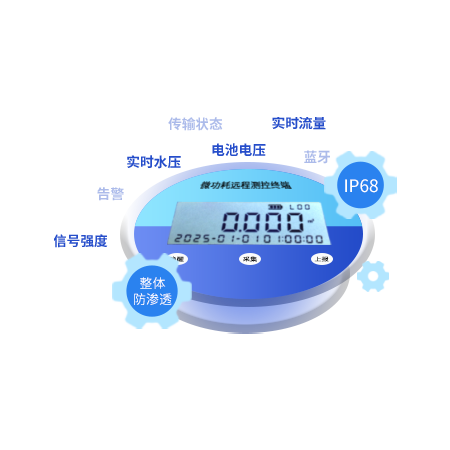

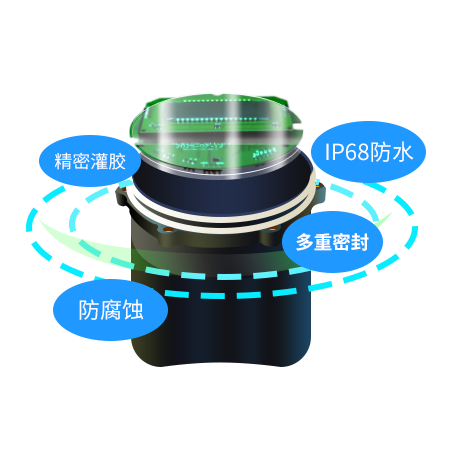

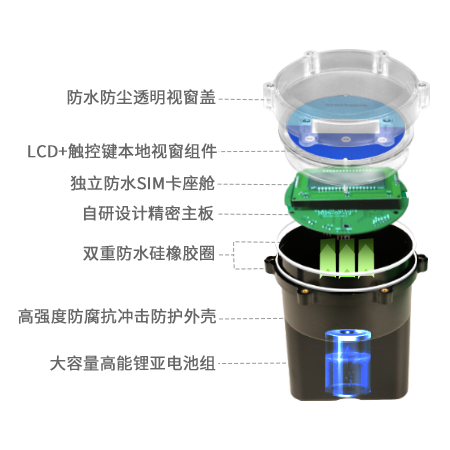

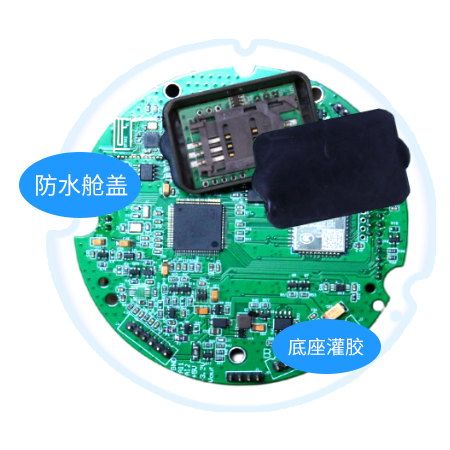

IP68防护计： | 终端采用全防水设计，防护等级高达IP68，可以长期浸泡在水中工作
|
4G全网通： | 终端采用工业级4G全网通模块设计，自适应三大运营商的网络制式，采用高增益防水天线设计，可在井下可靠通讯 |

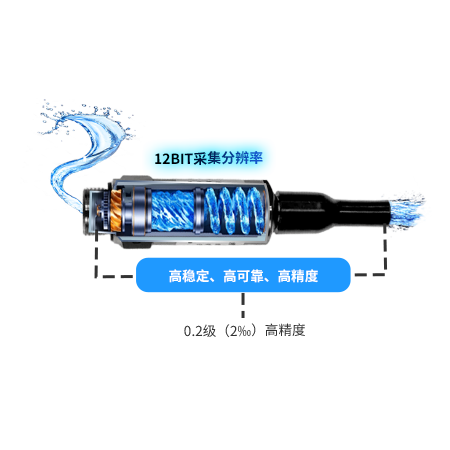

高频压力采集能： | 终端内置高性能芯片及自主研发的算法可在低功耗前提下进行高频压力数据采集，为压力越限突变分析提供有力保障
|

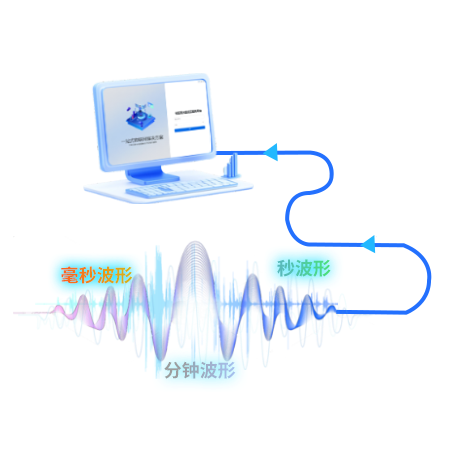

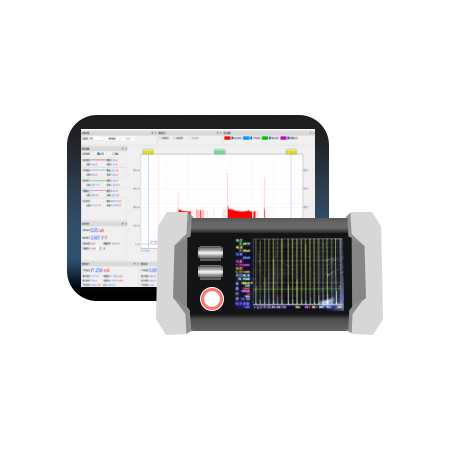

多波形采集分能： | 基于高频压力采集分析、治理，可生成监测点位的秒级管网压力波形和分钟级管网压力 |
独立安装卡扣： | RTU配套的固定支架可直接安装在仪表井壁上，RTU与固定支架之间采用卡扣式连接方式，适用于须二次拆卸的情况下，快速实现对RTU的拆卸作业，对安装施工过程以及后期维护过程都有较大的便利性
|
远程固件升级： | 可以通过蓝牙或4G无线的方式，对RTU的固件程序进行无线空中升级，以便于对嵌入式软件功能的迭代以及故障修复，有效降低设备运维成本
|
大容量数据存储： | 内置16M高性能Flash存储器，可以根据数据采集时间周期(以秒为单位)进行数据采集并存储。可冻结存储不低于25000个历史数据。RTU可以设置数据自动上报时间间隔，定时上报10天内的未上报的数据
|
突变报警功能： | RTU除了支持常规的越限报警功能，还支持流量、压力、液位的突变报警值配置功能，当流量、压力、液位数据变化达到预设突变报警值时，RTU将立即、主动上报当前的突变数据，避免出现流量、压力、液位的瞬时突变报警出现滞后的现象
|
历史数据补报： | 每次上报数据自动搜寻10天内的未上报的数据进行补报，保障现场数据的连续性、有效性和压力波形的可靠性 |
产品参数
接口类型 | ||
无线通信 | NB/4G全网通可选 | |
TCP/IP | 支持 | |
上行通信协议 | 四联微功耗RTU通信协议 | |
SIM/UIM卡接口 | 标准的插拔式接口，支持 1.8V/3V SIM/UIM | |
下行通讯接口 | 接口类型 | 1路RS485 |
通信速率 | 1200～115200BPS | |
通信协议 | CJ-188/MODBUS-RTU/其他定制协议 | |
模拟量输入 | 通道数量 | 2 |
分辨率 | 12bit | |
精度 | 0.5级(5‰) | |
信号类型 | 1#通道：0.5～4.5V/0V～5V/1～5V，阻抗250KΩ 2#通道：4～20mA/0～20mA，阻抗250KΩ | |
电源输出 | ||
1#通道 | 输出电压 | 5V |
输出电流 | 150mA | |
输出控制 | 带控制 | |
2#通道 | 输出电压 | 12V、24V可指令切换 |
输出电流 | 100mA | |
输出控制 | 带控制 | |
供电电源 | ||
供电范围 | 3.6VDC | |
电池规格 | 114Ah@3.6VDC | |
功耗 | ||
休眠功耗 | ≤50uA@3.6VDC | |
采集功耗 | ≈40mA@3.6VDC | |
通信功耗 | ≈100mA@3.6VDC | |
物理特征 | ||
外形尺寸 | 高度244mm，直径142mm （高度含安装卡件） | |
保护等级 | IP68 | |
显示 | 液晶+5个LED灯 | |
硬件系统 | ||
存储容量 | 16M Flash | |
工业时钟 | 精度5PPM | |
工作温度 | -25℃～+70℃ | |
存储温度 | -30℃～+75℃ | |
湿度范围 | 0～95%，非冷凝 | |
压力传感器 | ||
压力量程 | 0～1.6MPa(0～16Bar) | |
输出信号 | 0.5～4.5VDC，三线制 | |
参考精度 | 最大±0.5％FS | |
最大过载压力 | 3MPa(30Bar) | |
最小破坏压力 | 6MPa(60Bar) | |
压力类型 | 表压绝压型 | |
供电电压 | 5VDC | |
功耗电流 | ≤7mA | |
负载电阻 | ≥10KΩ | |
传输距离 | ＜5m(@24VDC，负载10KΩ) | |
响应时间 | ＜3ms | |
上电时间 | ＜20ms | |
接口类型 | M20x1.5外螺纹（ISO9974-2） | |
介质温度 | -10℃～70℃ | |
工作温度 | -10℃～70℃ | |
存储温度 | -40℃～80℃ | |
