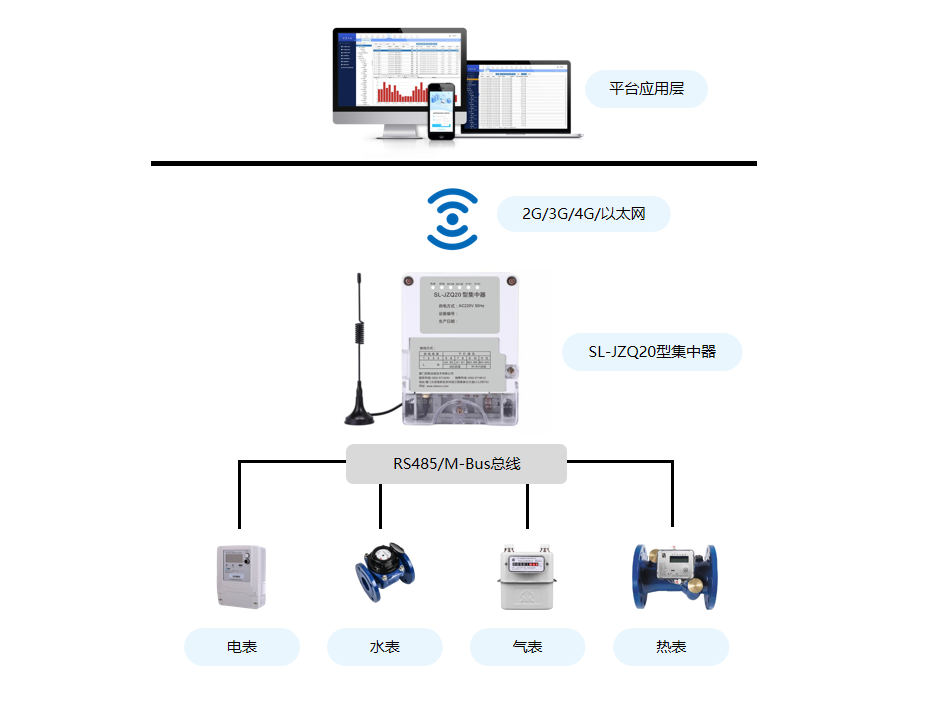

SL-JZQ20型集中器为MBUS总线、485总线两级架构抄表集中器，上行支持4G、以太网网络，下行支持2路MBUS总线、2路485总线，理论上一路MBus总线最多可带载256台表，一路RS485最多可带载256台表，支持标准的Modbus、DL/T-645、CJ-188协议及其他定制协议，具有数据冻结功能，可以存储2个月的日冻结数据、一年的月冻结数据，循环覆盖。

网络通信功能：	内置工业级4G、以太网通信模块，可根据现场网络情况自由选择4G蜂窝网络或以太网络与服务器端上位平台通信
自动抄表功能：	根据抄表系统配置的冻结时间自动抄表
自动补抄功能：	对于抄收失败的表能够自动进行补抄，提高管理员抄表效率
远程配置功能：	可以通过抄表软件初始化集中器，下载表地址，删除表地址等，方便调试

数据存储功能：	采用大容量非易失性高可靠存储器和数据纠错技术，可以存储计量表日冻结和月冻结历史数据，为能耗分析提供数据依据
过载保护功能：	当MBUS总线异常时，集中器具有自动切断MBUS总线供电保护功能并报警
远程升级功能：	集中器具有远程升级功能，通过有线/无线网络，对集中器的程序进行空中升级，支持FTP/HTTP协议文件下载协议升级固件包、本地固件上传升级，方便维护
可靠性设计：	双看门狗防死机设计，长时间运行不死机

内置Web服务：

集中器内置Web服务，方便现场调试，可现场配置表档案、现场抄表测试、本地查看表数据，极大的方便现场人员的安装调试工作

功能丰富便利：

集中器基于Linux系统开发，提供稳定可靠的基础抄表功能的同时具有一系列便于现场安装调试、后期运维的辅助功能

远程访问运维：

内置的Web服务支持远程访问，只需集中器有接入互联网络，即可随时随地通过互联网络访问集中器内置Web服务，犹如现场调试，极大的便利后期的运维管理

核心配置
通信网络		GPRS/WCDMA/EVDO/4G、以太网
TCP/IP		支持
上行通信协议		四联集中器通信协议JSON版
存储容量		128M Flash
下行通讯接口	总线类型	MBUS总线+RS485总线
	通道数量	2路MBUS+2路RS485
	通信速率	1200～9600BPS
	通信协议	CJ-188、DL/T-645、Modbus、其他定制协议
	带载数量	MBus：单通道256；RS485：单通道256。单通道可接设备为256台设备，本设备可接1024台设备;带载量影响因素有通讯线质量、线径、长度、总线上所有设备的芯片带载能力。采用线径不小于0.75平方毫米的双绞屏蔽线，线长大于100米时建议线径1.0平方毫米，且带双层屏蔽；最末端屏蔽层接地。
供电电源
供电电压	220VAC
功耗
采集功耗	≤20W
通信功耗	≤5W
物理特征
外形尺寸	长×宽×高：160×112×71mm
工作环境
工作温度	-45℃～+85℃
湿度范围	0～95%，非冷凝
