电参量测量功能：

具备三相电压、三相电流、频率、功率、电能等多功能电力仪表电参量测量功能

电气火灾预警：

具备1路剩余电流、4路温度实时监测功能。当被保护线路中监测参数超过报警设定阀值，及时主动告警，以便消除剩余电流引起的电气火灾隐患

用电质量保障：

支持2~31次高次谐波畸变率、总谐波有功功率、三相电压/电流奇次、偶次及总谐波畸变率等谐波数据监测，全方位的功率因素/有功功率、三相电压/电流角度等基波数据监测，为用户提供省心安心的用电质量保障

丰富的输入输出：

三相电压输入、三相电流输入、剩余电流输入(选配)、4路温度输入(选配)、2路RS485接口、2路继电器、1路开关量输入

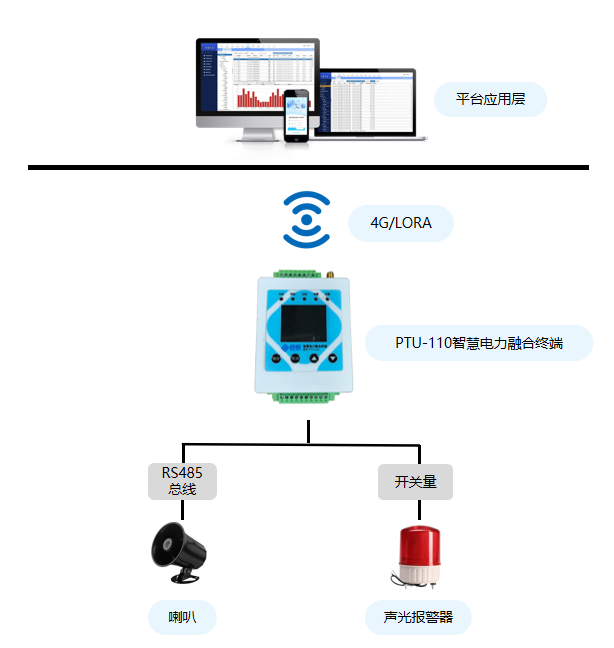

多链路数据共享：

支持4G、LoRa无线方式及RS485总线通信，提供一路RS485支持Modbus-RTU协议(从站)，支持PLC或其他网关设备读取终端数据，可通过LoRa模块实现LoRa自组网通信

支持联动控制功能：

提供2路继电器控制输出、1路开关量输入检测，支持相应场景联动控制

适用环境广：

选用高标准的工业级设计，整机适应海拔3000m以下、相对湿度5%~95%、大气压70kPa~106kPa等环境

无线通信

支持4G全网通或LoRa自组网通信

TCP/IP

支持

电压检测接口

通道数量

4

类型

1200～115200BPS三相四线，A相、B相、C相、零线

电流检测接口

通道数量

3

类型

开口电流互感器接入，A相、B相、C相

   剩余电流检测接口

通道数量

1

类型

剩余电流互感器

温度检测接口

通道数量

4

接口类型

NTC

继电器输出

通道数量

2

规格

250VAC 7A/30VDC 7

类型

常开继电器

开关量输入

通道数量

1

接口类型

开关量，不支持NPN、PNP信号

串口通信

接口类型

2路RS485（1路为调试口，1路通信口）

通信速率

1200、2400、4800、9600、19200、38400bit/s

通信协议

MODBUS-RTU

供电电源

工作

95V～250VAC

功率消耗

＜2W

额定电压

220V L-N/380V L-L

测量范围

90V～1.2Un

启动电压

90V

频率

45Hz~65Hz

过载能力

电压线路

1.2倍额定电压，连续工作；2倍额定电压，允许1s

电流线路

1.2 倍额定电流，连续工作

10倍额定电流，允许10s；20 倍额定电流，允许1s

电流线路

额定电流

40mA、2.5mA

测量范围

额定 40mA：0.15%In～In

额定 2.5mA：0.1%In～1.2In

开口CT规格

额定 40mA：100A/40mA，200A/40mA，500A/40mA，800A/40mA

额定 2.5mA：5A/2.5mA

物理特征

外形尺寸

92 x 75 x 51（不含安装固件）

安装方式

导轨卡扣式安装

防护等级

IP51

环境要求

工作温度

-25～70℃

存储温度

-40～85℃

工作湿度

5％～95％，无凝露

大气压力

70kPa～106kPa

海拔高度

<3000m
