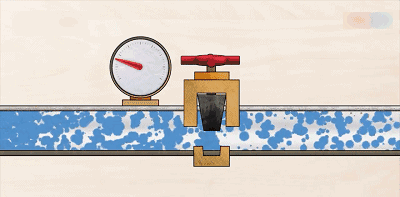

水锤是威胁管道安全的主要问题之一，水锤产生的瞬间可超过管道的耐压值，从而造成管道的老化甚至发生爆管。

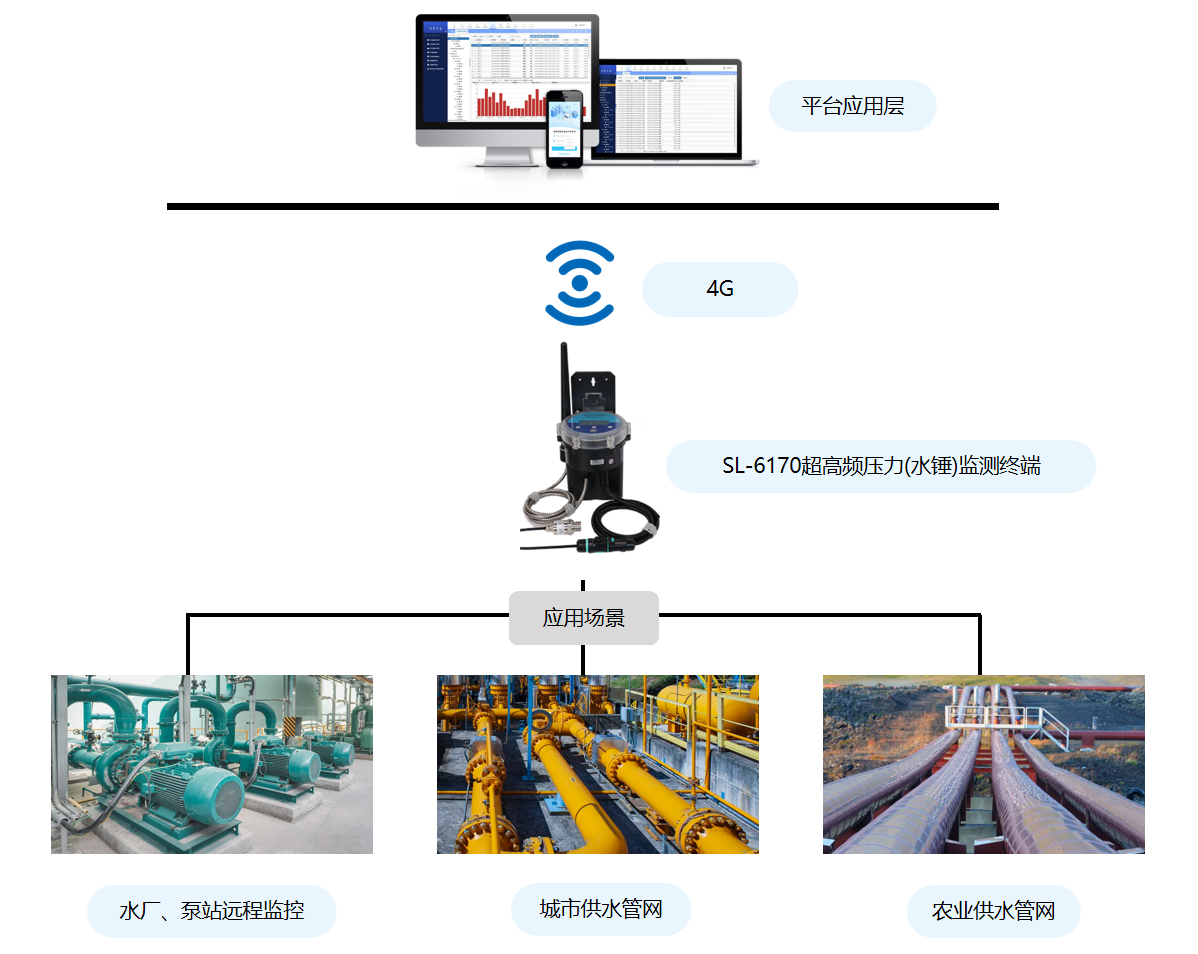

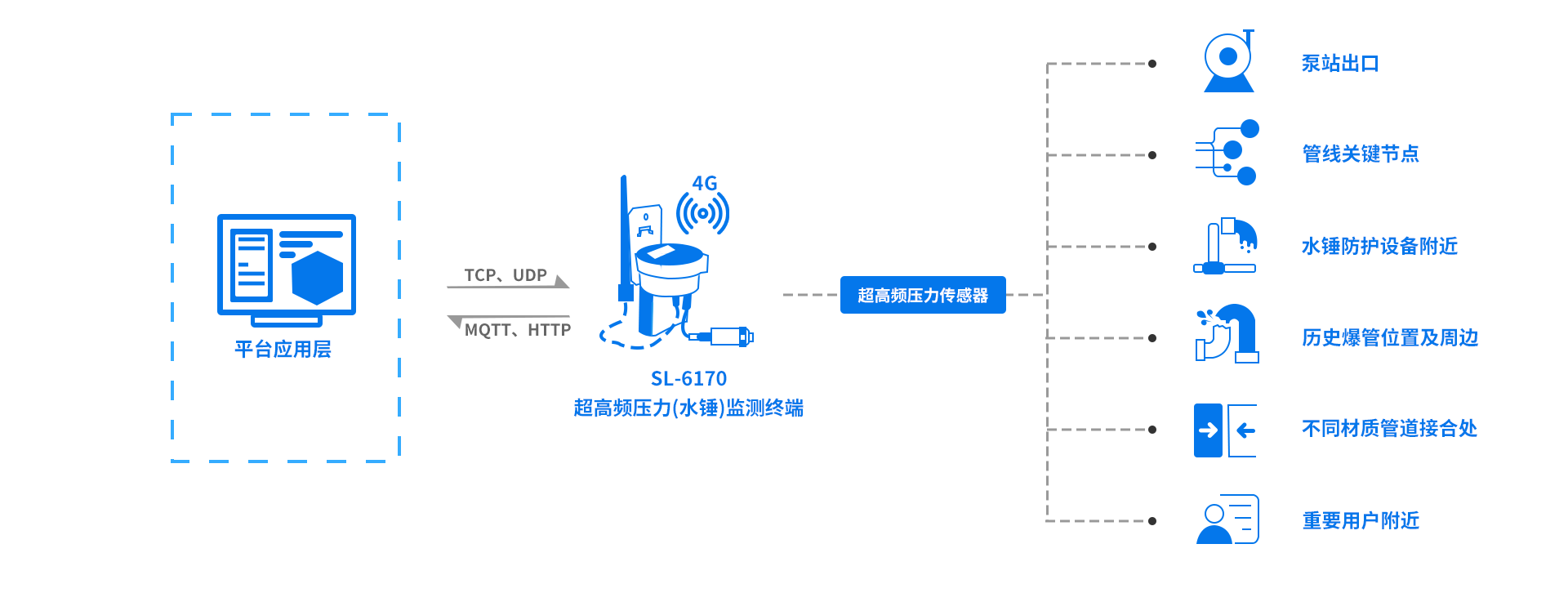

厦门四联信息技术有限公司开发的基于低功耗的高频压力监测系统，以每秒200次的频率采集管网的压力信号，对管网进行24小时不间断的动态压力监测，可以有效的捕捉水锤信号，记录水锤事件发生的过程，从而评估管道风险，避免异常操作，降低水锤对管网系统安全问题的风险。

超低功耗设计：

平均工作电流低于3mA，终端以每秒200次的频率采集压力，一旦发现压力异常，立即上报，无异常的情况下按15分钟存储结１次压力数据，2个小时上报１次数据的工作频率设置，排除网络信号不良的情况下，锂电池组理论续航能力不低于2年

高频数据采集：

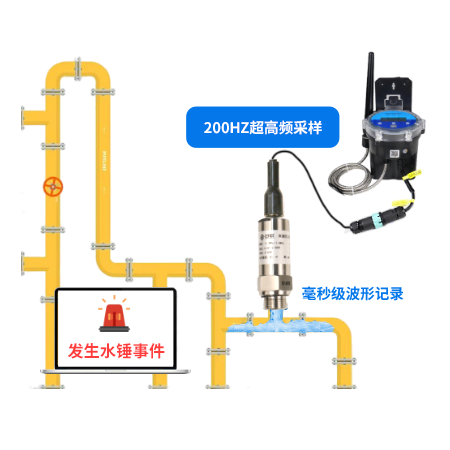

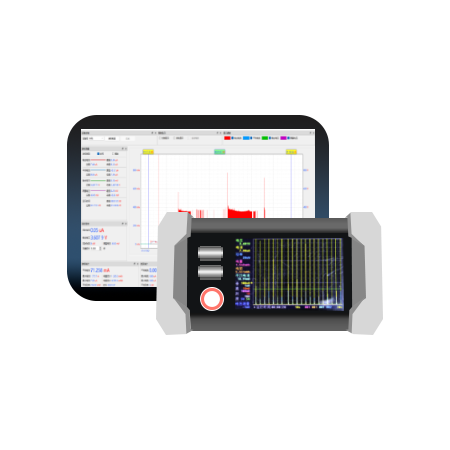

终端每秒采集200次数据并做动态存储，一旦发现水锤，终端采集并记录水锤发生前3秒钟及水锤结束后2秒钟数据，完整记录水锤的波形数据

自研IP通信技术：

四联自主研发的轻型专有IP通信技术，特别适用于嵌入式操作系统，具有源代码量小、占用内存小、运行效率快、可靠性高及稳定性强的优点

4G全网通设计：	采用工业级4G全网通模组设计，自适应三大运营商的网络制式，可选配标准WEB云平台应用软件以及底层通讯服务程序、OPC服务器接口
大容量电池供电：	标配114Ah@3.6VDC能量型锂亚电池组；并可根据实际应用场景需求，选配外挂拓展锂电池组，可以进一步提高RTU的电池续航能力

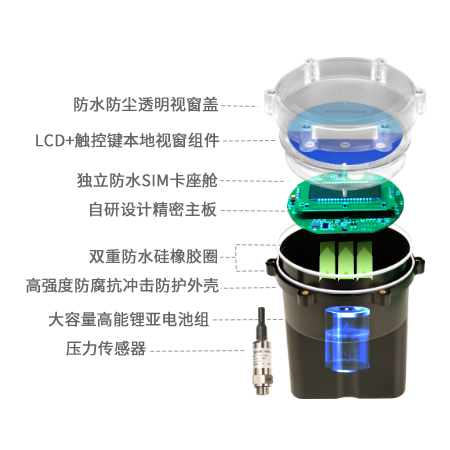

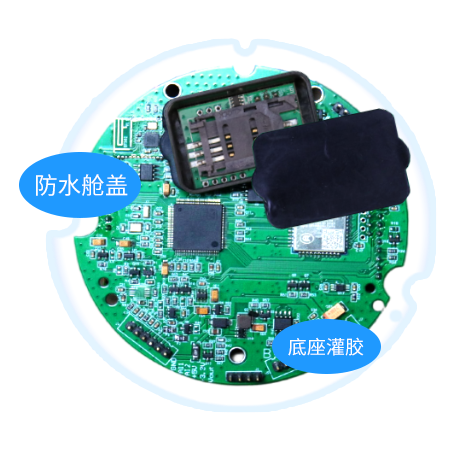

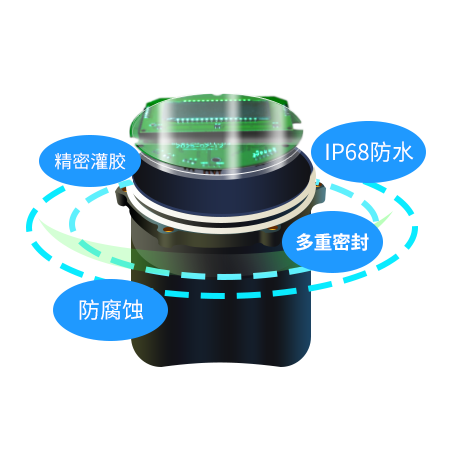

IP68防水设计：	采用多重防水技术，通过硅胶圈物理密封及电子套件灌胶工艺、高增益防水天线设计，防护等级高达IP68，可长期浸泡在水中工作，有效解决仪表井下防潮、防水问题
双核处理器设计：	采用ARM高性能 32位“Cortex-M3”+低功耗“Cortex-M3”双核处理器，嵌入式实时操作系统，采用多线程并行运算技术，大幅度提升RTU运行可靠性及稳定性

高精度时钟芯片：	采用独立5PPM高精度时钟芯片，零点自动校时，确保RTU时钟的一致性，误差小于1秒；用于确保采集、存储、上报、突变报警、夜间高频采集等一系列功能的有序、可靠、稳定运行
设参模式灵活：	标配独立蓝牙5.0模块，具有近场蓝牙无线通信配置功能。RTU可通过串口、APP、Web平台等多种方式，进行仪表底数、时钟、仪表量程、报警阈值等配置。采集存储周期和上报周期可以灵活设定，采集周期可以精确到秒，上报周期可以精确到分钟
大容量数据存储：	内置128M高性能Flash存储器，可冻结存储100个水锤数据和一年的5分钟压力数据

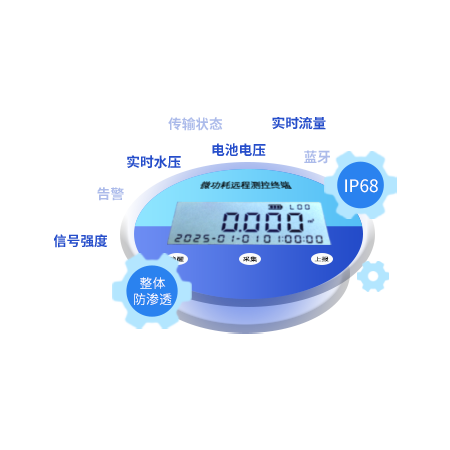

LCD液晶显示：	标配LCD液晶显示屏、磁控按键及状态指示功能，通过LCD显示屏对信号强度、电池电压、压力、采集周期、上报周期等运行状态进行可视化展现，显示内容丰富，现场调试非常便利

远程固件升级：

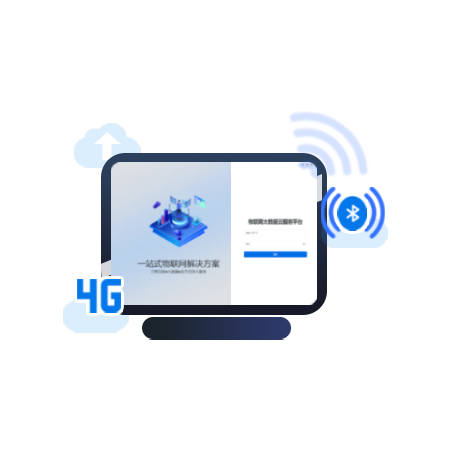

可以通过蓝牙或4G无线的方式，对RTU的固件程序进行无线空中升级，以便于对嵌入式软件功能的迭代以及故障修复，有效降低设备运维成本

多中心上报：

支持3个数据中心上报，可配置为多中心模式，工作于多中心模式时，RTU将同时连接最多3个数据中心，接收来自不同中心的指令并应答

独立安装卡扣：

RTU配套的固定支架可直接安装在仪表井壁上，RTU与固定支架之间采用卡扣式连接方式，适用于须二次拆卸的情况下，快速实现对RTU的拆卸作业，对安装施工过程以及后期维护过程都有较大的便利性
