产品介绍

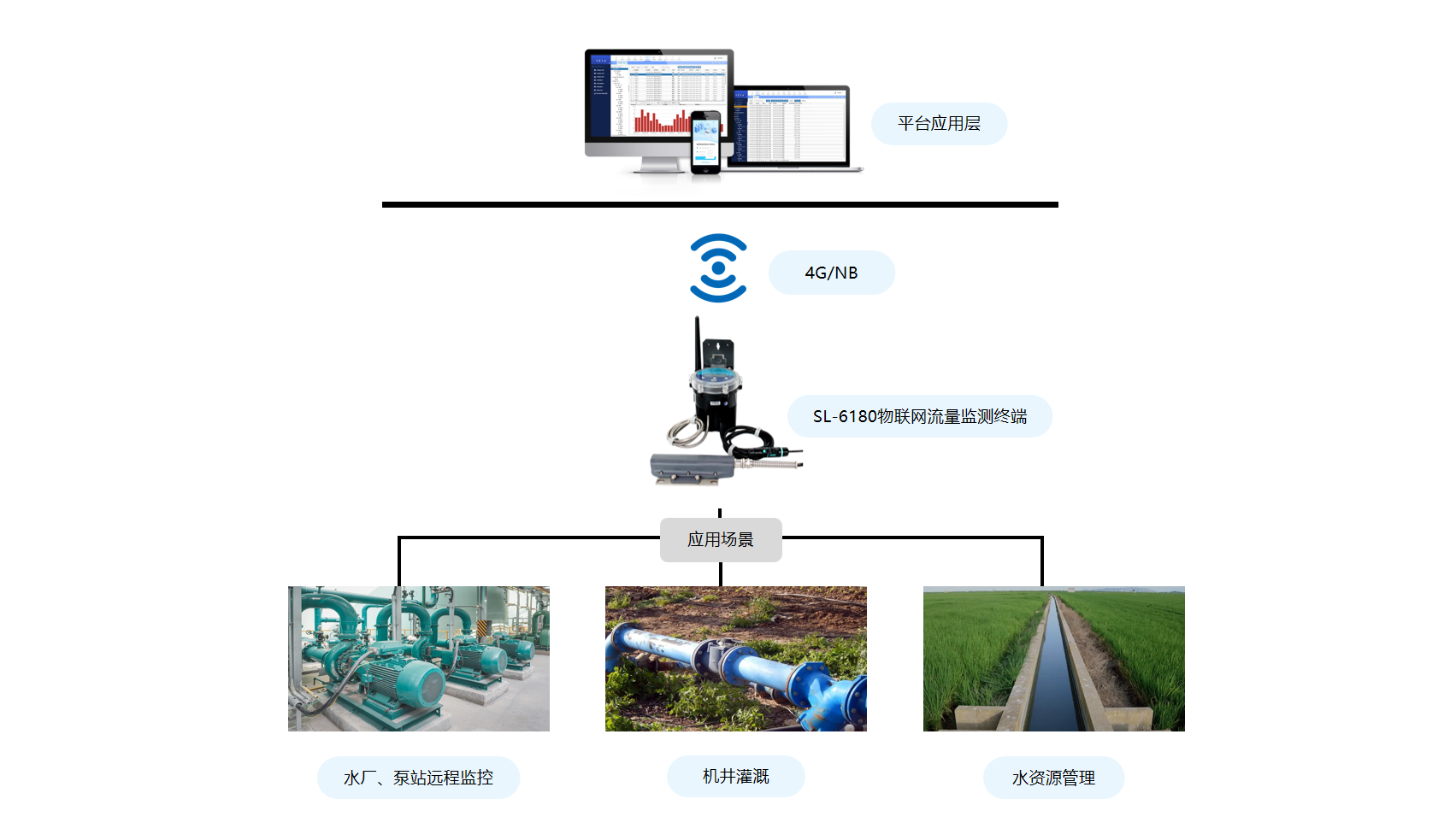

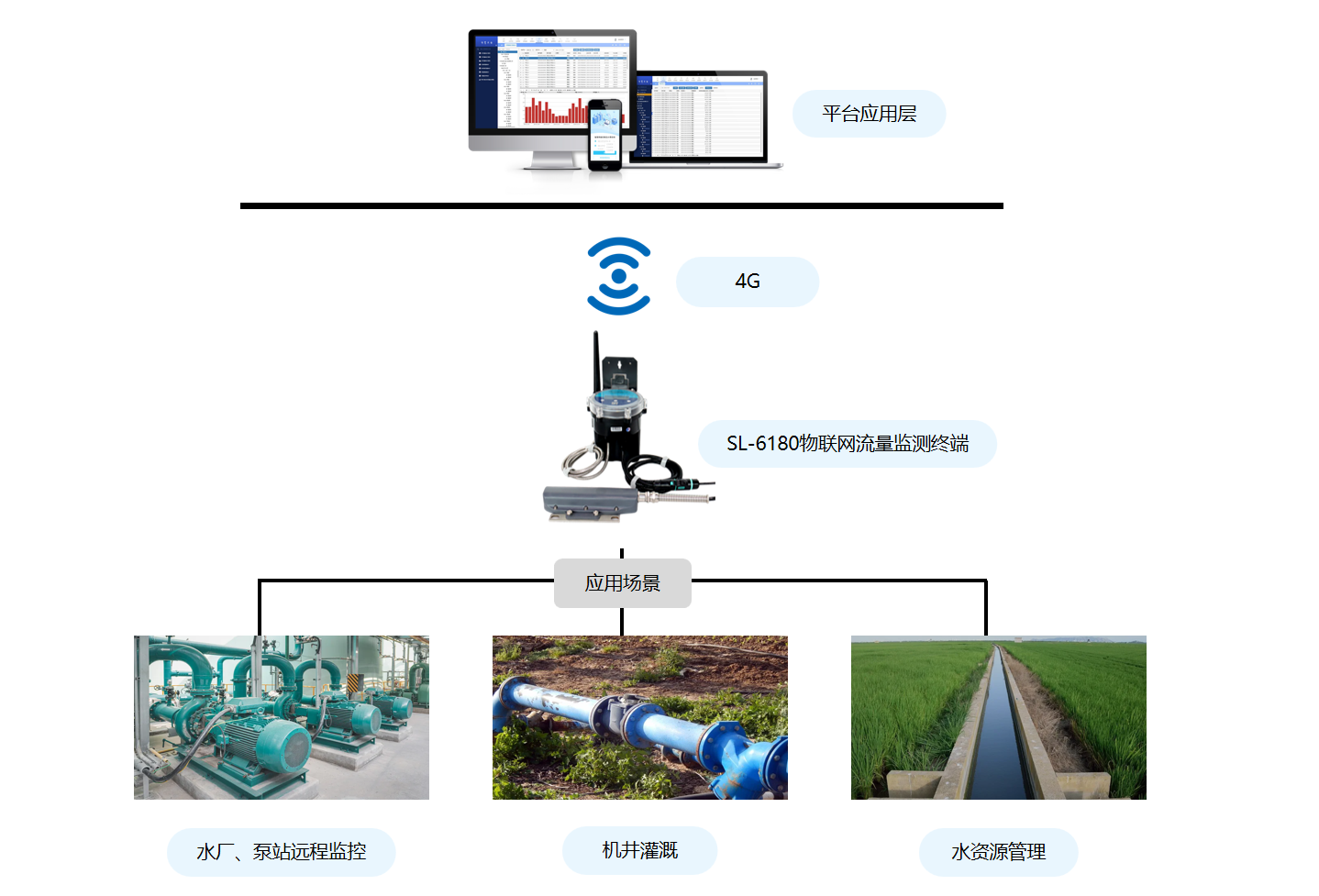

SL-6180防水自供电微功耗物联网流量监测终端采用低功耗嵌入式处理器、114AH一次性高能锂电池组、LCD液晶显示屏、4G/NB通讯模组可选、内置5PPM高精度时钟芯片，支持IP68防水设计。搭配的流速仪是基于多普勒效应原理，通过斜向上发出的超声波束，能够准确测量液体或气体中的流速，即使在流体中存在气泡或颗粒等杂质的情况下也能保持精准的测量。
超声波多普勒流速仪为工业、医疗、科研等领域的流体流动监测提供了可靠的解决方案。无论是在复杂的环境条件下还是小尺寸管道中，都能提供准确的流速测量，帮助用户实时监测流体流动状态，调整和控制流程，提高生产效率和质量。
产品特点
自研IP通信技术: | 四联自主研发的轻型专有IP通信技术，特别适用于嵌入式操作系统，具有源代码量小、占用内存小、运行效率快、可靠性高及稳定性强的优点 |

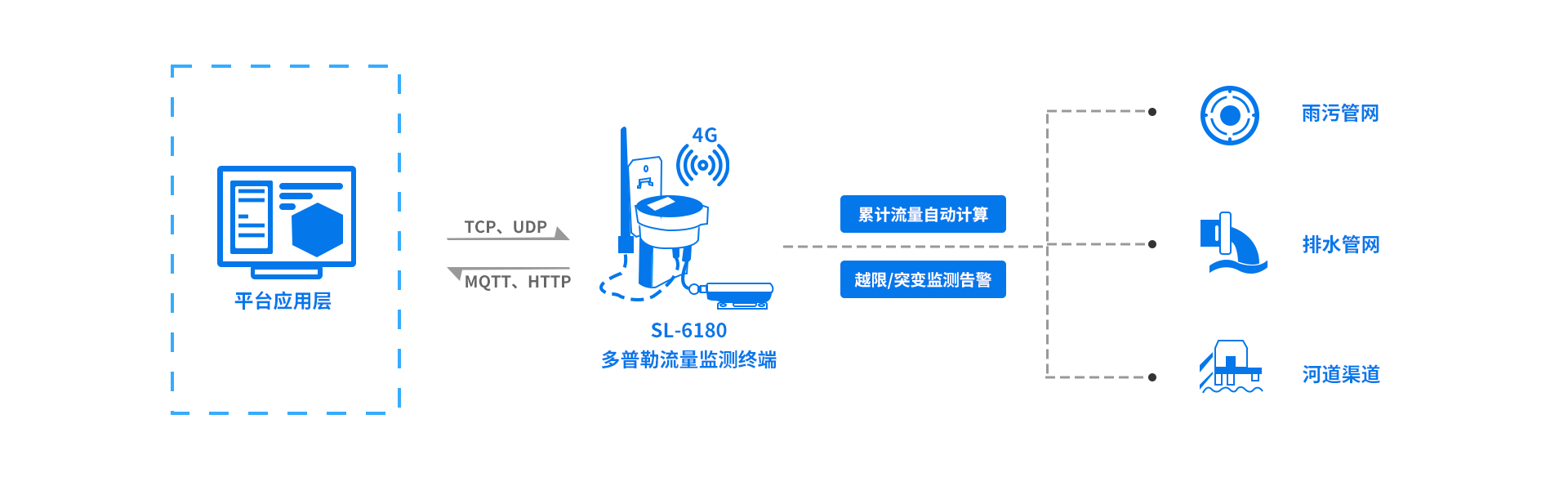

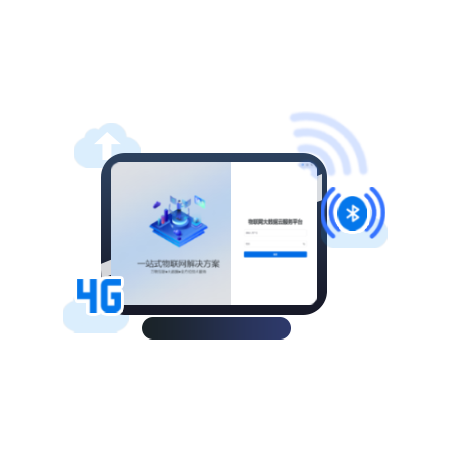

4G全网通设计: | 采用工业级4G全网通模组设计，自适应三大运营商的网络制式，可选配标准WEB云平台应用软件以及底层通讯服务程序、OPC服务器接口，可选NB网络 |
大容量电池供电: | 标配114AH@3.6VDC能量型锂亚电池组，并可根据实际应用场景需求，选配外挂拓展锂电池组，进一步提高终端的电池续航能力 |

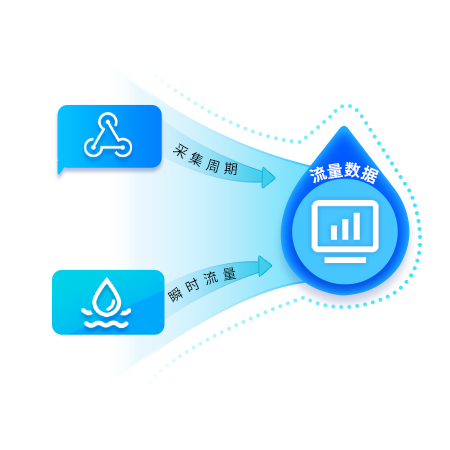

超低功耗休眠: | 主机休眠平均电流低于50μA，按15分钟采集、存储1次数据，2个小时上报1次数据的工作频率设置，排除网络信号不良的情况下及高频次的越限告警情况，锂电池组理论续航能力不低于3年 |

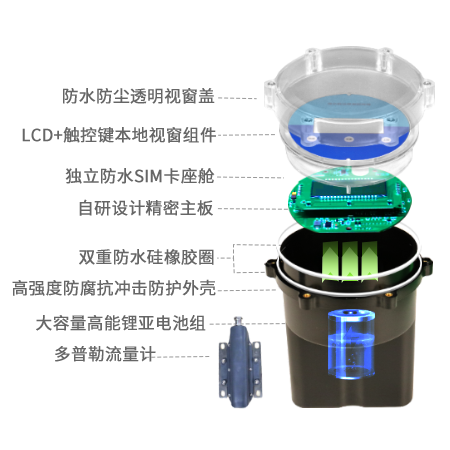

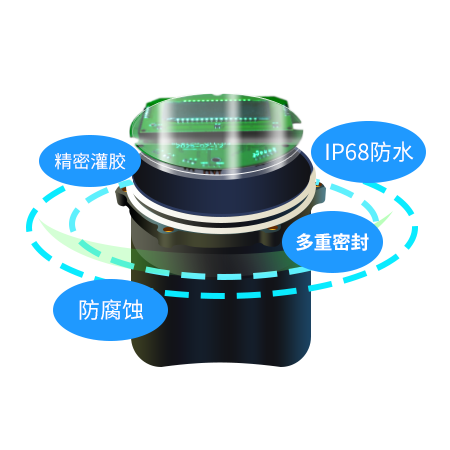

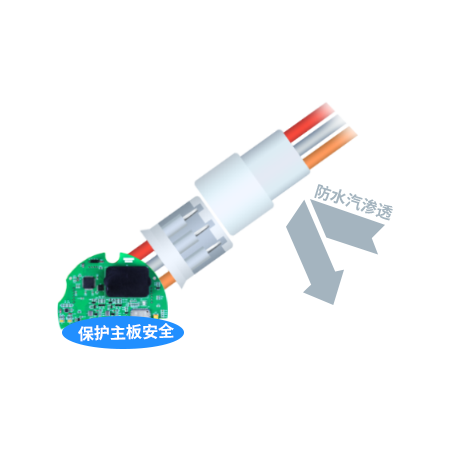

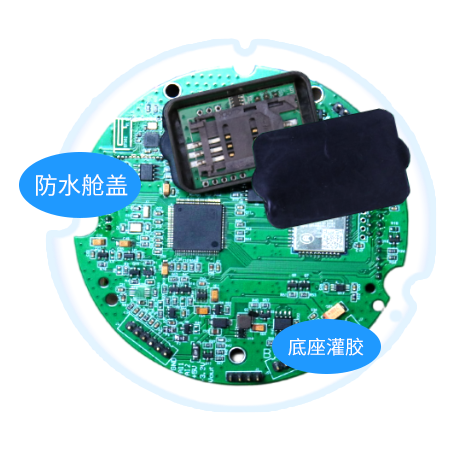

IP68防水设计: | 主机采用多重防水技术，通过硅胶圈物理密封及电子套件灌胶工艺、高增益防水玻璃钢天线设计，支持IP68防护等级，有效解决井下等户外场所防潮、防水问题 |
低功耗处理器: | 采用ARM高性能低功耗处理器，嵌入式实时操作系统，采用多线程并行运算技术，大幅度提升运行效率、可靠性及稳定性 |
高精时钟芯片: | 采用独立5PPM高精度时钟芯片，24小时误差小于1秒，确保采集、存储、上报、突变报警等一系列功能的有序、可靠、稳定运行 |

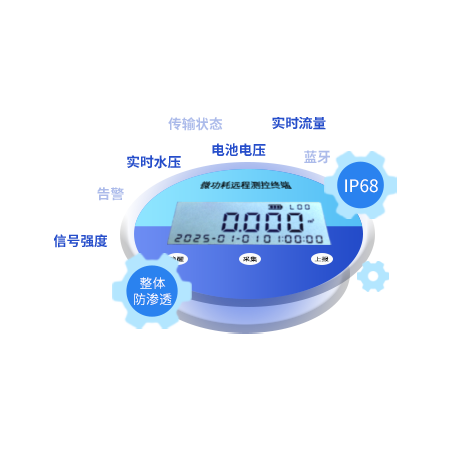

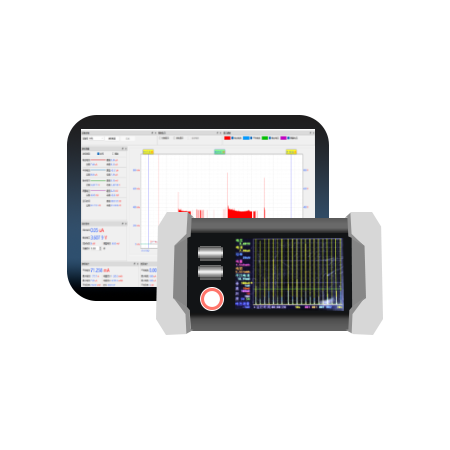

LCD液晶显示: | 标配LCD液晶显示屏、磁控按键及状态指示功能，通过LCD显示屏对信号强度、电池电压、瞬时流量、流速、累计流量等运行状态进行可视化展现及配置，显示内容丰富，现场调试非常便利 |

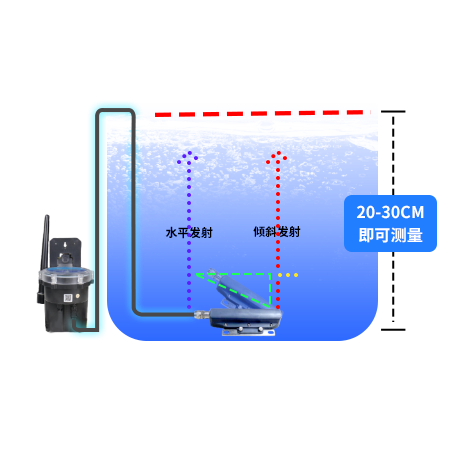

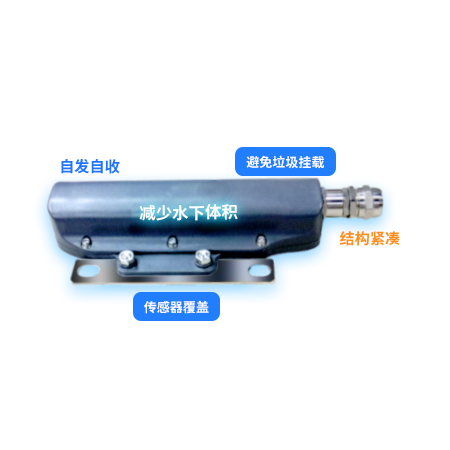

小体积结构设计: | 采用的单探头设计，肩负起反射超声波，接收超声波的功能，自发自收方式，大大缩短了结构尺寸。避免漂浮着垃圾挂在流量计上影响测量，小体积也减少了后续的维护成本 |

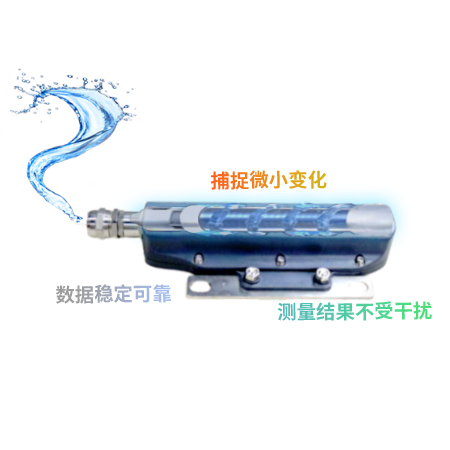

流量计IP68防水: | 流量计采用多重防水技术，通过特殊工艺，达到IP68防护等级，有效解决防潮、防水问题 |
产品参数
接口类型 | ||
无线通信 | NB/4G全网通可选 | |
TCP/IP | 支持 | |
上行通信协议 | 四联微功耗RTU通信协议 | |
SIM/UIM卡接口 | 标准的插拔式接口，支持 1.8V/3V SIM/UIM | |
下行通讯接口 | 接口类型 | 1路RS485 |
通信速率 | 1200～115200BPS | |
通信协议 | CJ-188/MODBUS-RTU/其他定制协议 | |
模拟量输入 | 通道数量 | 2 |
分辨率 | 12bit | |
精度 | 0.5级(5‰) | |
信号类型 | 1#通道：0.5～4.5V/0V～5V/1～5V，阻抗250KΩ 2#通道：4～20mA/0～20mA，阻抗250KΩ | |
电源输出 | ||
1#通道 | 输出电压 | 5V |
输出电流 | 150mA | |
输出控制 | 带控制 | |
2#通道 | 输出电压 | 12V、24V可指令切换 |
输出电流 | 100mA | |
输出控制 | 带控制 | |
供电电源 | ||
供电范围 | 3.6VDC | |
电池规格 | 114Ah@3.6VDC | |
功耗 | ||
休眠功耗 | ≤50uA@3.6VDC | |
采集功耗 | ≈40mA@3.6VDC | |
通信功耗 | ≈100mA@3.6VDC | |
物理特征 | ||
外形尺寸 | 高度244mm，直径142mm （高度含安装卡件） | |
保护等级 | IP68 | |
显示 | 液晶+5个LED灯 | |
硬件系统 | ||
存储容量 | 16M Flash | |
工业时钟 | 精度5PPM | |
工作温度 | -25℃～+70℃ | |
存储温度 | -30℃～+75℃ | |
湿度范围 | 0～95%，非冷凝 | |
